Trong cuộc sống với tốc độ tăng trưởng công nghệ như vũ bão hiện nay kèm theo đó mà nhu cầu đời sống con người cũng tăng lên. Tốc độ truyền tải dữ liệu ở không gian gần, xa cũng cần phải nhanh cũng cần phải nhanh hơn nữa. Bộ chuyển đổi quang điện ra đời nhằm đáp ứng nhu cầu tất yếu đó của con người trong lĩnh vực công nghệ truyền thông.

I. Bộ chuyển đổi quang điện là gì ?

Bộ chuyển đổi quang điện hay còn gọi là Converter quang, media converter quang một trong những sản phẩm công nghệ phổ biến và vô cùng phát triển thời gian những năm gần đây. Chúng thực hiện chuyển đổi tín hiệu dạng điện thường chạy trên nền cáp đồng sang tín hiệu trên nền cáp quang – ánh sáng và ngược lại từ tín hiệu quang chuyển đổi sang tín hiệu dạng điện.

Bộ chuyển đổi quang điện có thể cho phép sử dụng đồng thời 2 chuẩn đường truyền cáp quang trên cùng một thiết bị và với cáp quang Single mode chúng có thể cho khoảng cách kết nối lên tới 120Km giúp kết nối thông tin dễ dàng hơn ở các vị trí địa lý không thuận tiện.

II. Nguyên lý hoạt động của bộ chuyển đổi quang điện

Hiện nay, trên thị trường bộ chuyển đổi quang điện được chia ra làm 2 loại cơ bản đó là bộ chuyển đổi 1 sợi quang và 2 sợi quang. Trong thành phần của hai loại này còn được chia thêm làm 2 loại nữa để phân biệt tốc độ của đường truyền dẫn tín hiệu là bộ chuyển đổi quang điện 10/100 và bộ chuyển đổi quang 10/100/1000.

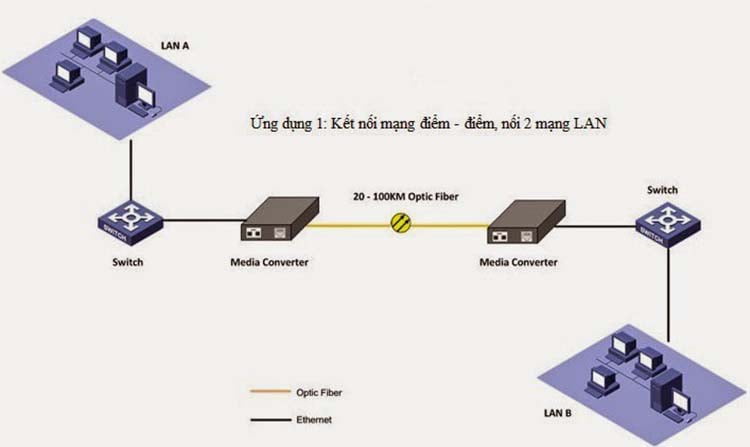

Nguyên lý hoạt động của cả hai dòng bộ chuyển đổi quang điện 1 sợi quang và 2 sợi quang khá giống nhau với 1 bên là đầu phát còn bên kia thì nhận.

Đầu vào có sợi cáp đồng truyền tín hiệu điện được cắm vào bộ chuyển đổi quang điện sau đó được converter chuyển đổi thành tín hiệu quang. Đưa ra và truyền đi theo sợ cáp quang single mode. Đầu còn lại là đầu nhận tín hiệu có nhiệm vụ là đưa tín hiệu quang vào converter rồi lại chuyển đổi ngược lại từ tín hiệu quang sang tín hiệu điện và cho ra kết nối với switch hay máy tính.

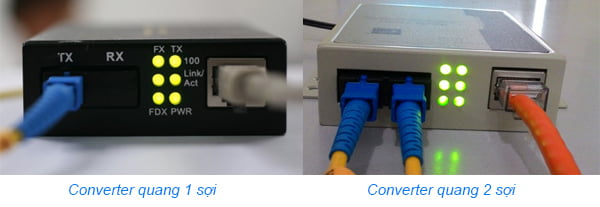

III. Các loại bộ chuyển chuyển đổi quang điện

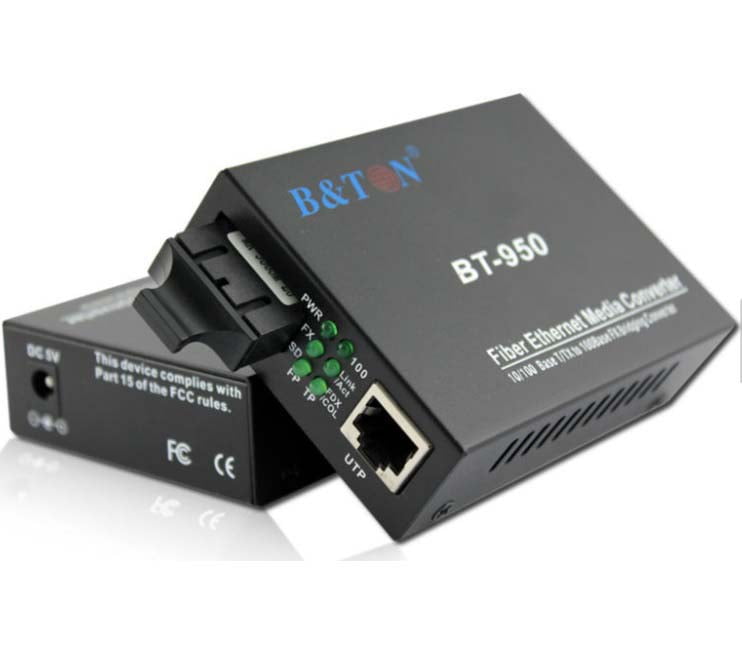

1. Bộ chuyển đổi quang điện một sợi

Bộ chuyển đổi hay converter quang 1 sợi có giao diện 1 cổng quang tốc độ 1Gb được tích hợp sẵn cả 2 đầu nhận và phát TX – RX. Thiết bị bộ chuyển đổi quang điện này chúng hỗ trợ cho các loại đầu nối chuẩn SC có thể là UPC/APC với khoảng cách truyền dẫn lên tới 120Km khi dùng cáp Singlemode. Bên cạnh đó, bạn hoàn toàn có thể tùy chọn loại nguồn trong (220VAC) hay nguồn ngoài (220VAC to 5VDC Adapter).

Bộ chuyển đổi 1 sợi quang là một cặp gồm có 2 thiết bị riêng biệt trong đó chúng sử dụng một đầu là điểm tiếp nhận và đầu còn lại trên thiết bị kia là đầu phát. Tín hiệu đầu vào là tín hiệu điện qua thiết bị chuyển đổi thành tín hiệu quang và ra đầu phát bên thiết bị còn lại chuyển đổi ngược lại sang tín hiệu đồng (tín hiệu điện) kết nối với các máy tính, switch mạng.

Converter quang 1 sợi hãng có 1 cổng quang duy nhất, tuy nhiên chúng lại có thể sử dụng cho cả dây cáp quang Singlemode hoặc cáp quang Multimode bởi vậy sẽ mang tới cho bạn nhiều hơn những sự lựa chọn.

Thay vì giới hạn khoảng cách bạn có thể kết nối và truyền tín hiệu ở khoảng cách lên tới 120Km khi sử dụng converter với dây cáp quang chuẩn Singlemode. Về cơ bản các bộ chuyển đổi đều có nguyên lý hoạt động là giống nhau dù với các loại 1 sợi quang hay 2 sợi quang.

Ưu điểm:

– Tiết kiệm được sợi quang.

– Dễ dàng kết nối thêm với các thiết bị khác như camera.

– Không gây vướng, rối nhiều dây.

Nhược điểm:

– Chi phí mua thiết bị mắc hơn.

– Độ ổn định không cao vì cùng lúc phải vừa truyền vừa tải trên 1 dây gây nghẽn, nhiễu tín hiệu vì suy hao.

Nên lựa chọn mua khi khoảng cách dẫn truyền tín hiệu xa, nhiều thiết bị cùng dùng chung đường hệ thống tiết kiệm không gian, chi phí dây. Nếu chỉ truyền dữ liệu các tòa nhà, dùng mạng LAN trong nội bộ công ty nên sử dụng converter quang 1 sợi tốc độ 10/100, còn nếu sử dụng truyền khoảng cách xa nên dùng tốc độ 10/100/1000Mbps.

2. Bộ chuyển đổi quang điện hai sợi

Về cơ bản các bộ chuyển đổi đều có nguyên lý hoạt động là giống nhau dù với các loại 1 sợi quang hay 2 sợi quang.

Ưu điểm:

– Đường truyền tín hiệu ổn đinh vì sử dụng 2 đường truyền, tải khác nhau tránh suy hao tín hiệu.

– Giá thành rẻ.

Nhược điểm:

– Sử dụng nhiều dây, nếu truyền khoảng cách xa gây tốn kém chi phí.

– Dễ mất tín hiệu cáp quang.

Bạn nên lựa chọn thiết bị quang điện này khi cần truyền tín hiệu cần băng thông lớn như video, dữ liệu,.. nhiều trong khoảng cách gần sẽ cho chất lượng tốt hơn 1 sợi quang.

IV. Cách lắp bộ chuyển đổi quang điện đúng cách

Thiết bị chuyển đổi tín hiệu quang điện là một thiết bị nhỏ với 2 giao diện truyền dẫn: dây cáp mạng đồng và dây cáp quang, nó nhận tín hiệu từ môi trường truyền dẫn này ( đồng/ quang), chuyển và truyền sang môi trường truyền dẫn kia ( quang/ đồng). Do đó để sử dụng được bộ chuyển đổi sẽ không thể thiếu được dây nhảy quang, loại dây nhảy giao tiếp truyền tín hiệu giữa các thiết bị.

Dây nhảy quang loại đầu SC/UPC/ – SC/UPC là loại được sử dụng phổ biến nhất. Với một cái converter bạn chỉ cần cắm các dây đầu vào đầu ra cho hợp lý là được, công việc này cũng không quá phức tạp.

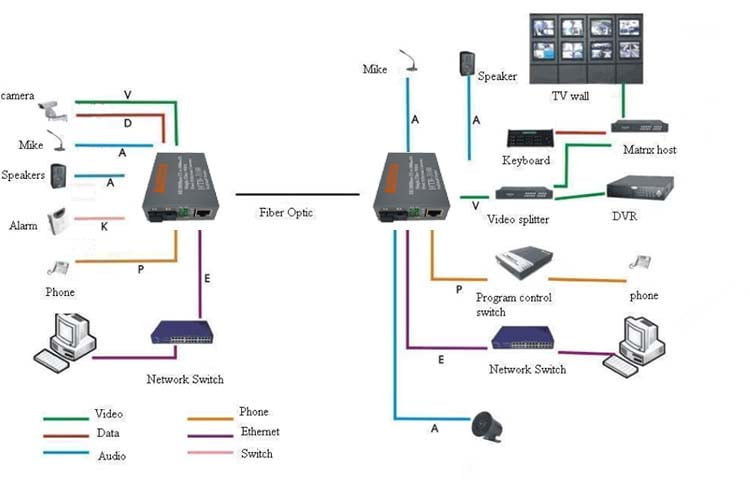

Trong một mạng bạn cần cắm vào đó là một dây mạng Ethernet cổng mạng RJ45 và dây nhảy quang vào cổng quang ở converter quang, tùy thuộc vào số lượng cổng ở media converter mà chúng ta cắm đầu nhảy cho hợp lý (có thể là converter 1 cổng hoặc 2 cổng quang).

Đầu còn lại của dây nhảy bạn cắm vào Adapter một phụ kiện được lắp trên thanh Blank của ODF (Hộp phối quang). Media converter có 6 cái đèn Leb và nó là thứ để chúng ta kiểm tra cách cắm của mình đã đúng chưa?

Nếu bạn sử dụng bộ chuyển đổi tốc độ 10/100 thì 6 đèn này sẽ sáng hết và nếu bộ chuyển đổi quang điện của bạn là 10/100/1000 thì nó sẽ chỉ sáng có 5 đèn thôi. Đèn trên cùng bên dưới chỉ số 1000 của converter sẽ không sáng. Thế là bạn đã hoàn thành việc triển khai thiết bị media converter rồi.

Lưu ý: Khi mua bộ chuyển đổi quang điện các bạn nên kiểm tra kết nối của chúng trước xem chúng có thông mạng không ? Ví dụ như đèn tín hiệu có sáng và ổn định? Test độ suy hao tín hiệu ở đầu cắm các dây nhảy xem độ suy hao có cho phép hay vượt mức. Như thế sẽ tiết kiệm thời gian và đảm bảo công việc của bạn không bị gián đoạn gì.

Xem thêm: Dây nhảy quang, dây hàn quang là gì ? Công dụng dụng của 2 loại dây này

V. Báo giá bộ chuyển đổi quang điện

Dưới đây là bảng giá sản phẩm bộ chuyển đổi quang điện hiện đang có tại cửa hàng Viễn Thông Quang Thắng:

Tên sản phẩm	Giá
Converter quang 1 sợi BTON BT-950 GS-20A, 20km	384.000 ₫
Converter quang 1 sợi BTON BT-950 GS-20B, 20km	384.000 ₫
Converter quang 1 sợi BTON BT-950 SM-25A, 25km	252.000 ₫
Converter quang 1 sợi BTON BT-950 SM-25B, 25km	252.000 ₫
Converter quang 1 sợi Netlink 3100A, 25Km	168.000 ₫
Converter quang 1 sợi Netlink 3100B, 25Km	168.000 ₫
Converter quang 1 sợi Netlink GS-03A, 20Km	252.000 ₫
Converter quang 1 sợi Netlink GS-03B, 20Km	252.000 ₫
Converter quang 2 sợi BTON BT-950 GS-20, 20km	384.000 ₫
Converter quang 2 sợi BTON BT-950 SM-25, 25km	384.000 ₫

Lưu ý: Giá ở trên bảng là giá tại thời điểm tháng 9/2022. Quý khách muốn mua số lượng lớn và giá ưu đãi xin vui lòng liên hệ 0941.42.6161.

Viễn Thông Quang Thắng đang là nhà phân phối cáp mạng, thiết bị viễn thông tại Hồ Chí Minh. Các sản phẩm bộ chuyển đổi quang điện được chúng tôi phân phối với chất lượng cao, chính hãng, đầy đủ giấy tờ CO CQ và mức giá tốt nhất trên thị trường.

Hy vọng với bài viết này Viễn Thông Quang Thắng đã đem lại cho các bạn một cái nhìn tổng quan về cách lắp bộ chuyển đổi quang điện, hướng dẫn sử dụng bộ chuyển đổi quang điện để giúp cho việc lên kế hoạch cho các dự án công trình trở nên dễ dàng và nhanh hơn

Nếu có nhu cầu mua hàng hay nhận báo giá sản phẩm Bộ chuyển đổi quang điện vui lòng liên hệ với chúng tôi để nhận được tư vấn, báo giá tốt nhất.
